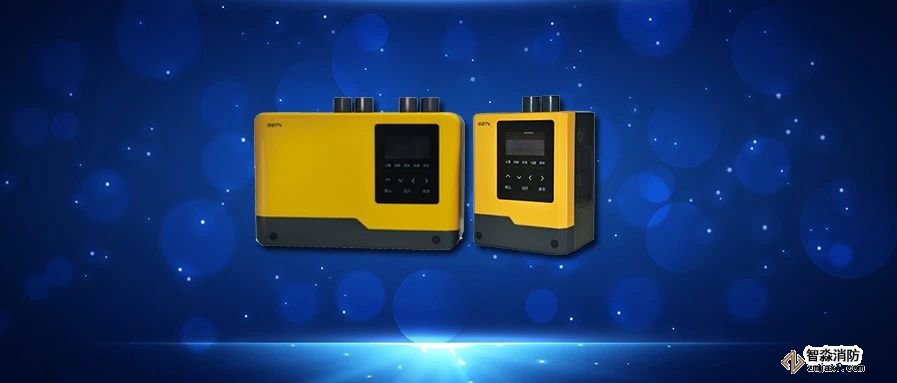

空氣采樣煙霧探測器在核電站的應用
一、極早期空氣采樣煙霧探測器的應用
系統的極早期預警功能:
系統具備火災發生時對微小煙霧的探測能力，靈敏度要高于0.005%obs/m，能夠在火災產生初期發出報警，但又要保證在高靈敏度的同時不產生誤報，其前3級警報的靈敏度由機器每天24小時根據環境的變化情況自動調整設定，整個設定過程應該在電腦上能夠顯示，第4級警報的靈敏度，應能自動啟動滅火設備。系統應能夠利用軟件人工設定，著明火時才起動滅火設備，以免誤起動滅火設備，造成不必要的損失。單套設備應可配接一至四根的獨立采樣管路。
一般的火災產生都分為四個階段：預燃過程，可見煙霧燃燒過程，火焰燃燒過程和劇烈燃燒過程（見下圖）。傳統偵測器一般都在火災發展到后三個階段發出警報，而這三個階段時間都相對較短，約為幾分鐘到十幾分鐘，所以即使發現火警也往往為時已晚。
而火災早期預警系統它采用具有高感應光子搜尋能力的光子分析偵測儀，它能偵測到物質高熱分解出的微粒子，能在火災的預燃階段（30分鐘-120分鐘）發出警報，從而可以盡早地避免火災的發生?？諝獠蓸邮交馂?zāi)探測器的靈敏度為0.0015%～25%obs/m（傳統探測器一般為5%obs/m），比傳統的高近1000倍。
超強的網絡功能
空氣采樣式火災探測器可與點型感煙、感溫探測器、手動報警開關等兼容成為一個完整的消防自動報警系統。此外，空氣采樣式火災探測器和功能模塊間可用TCP/IP協議通過PC-LINK電纜等組成一個網絡系統，實現集中式網絡化管理。
報警輸出及控制功能
極早期火災智能預警系統具有獨特的分段警報功能。系統采用類比強度控制儀將煙霧濃度分為20級，用戶可以根據環境要求自行設定靈敏度參數。根據所檢測的煙霧濃度可以發出四段警報（預警級、行動級、火警1、火警2）分別表示火災的嚴重程度。這樣用戶可以根據不同的警報級別，采取相應的行動，從而達到對火災的實時監測。
系統設有四組（NO/NC）繼電器輸出，分別與四段警報和設備故障相對應。可供與警燈警號等設備相連，也可用于切斷電力、空調等設備或啟動自動撥號報警和自動滅火設備。通用的TCP/IP協議可以進行遠程通訊或與計算機相連以便于管理。
用戶接口
空氣采樣式火災探測器提供用戶PC接口、聯動接口和警報接口，提供系統診斷和標準的程序清單，具有故障輸出、火警輸出、遠程復位、遠程故障隔離、TCP/IP端口、PC圖形系統啟動滅火設備等功能。
二、易起火部位
控制設備室
柜內設備的電氣需求是一個主要的火災威脅和火災原因。
面臨的挑戰
•柜內起火產生的熱量很低，會影響初期階段的外部煙霧探測。
•強制通風會加大煙霧稀釋，阻止傳統探測系統進行煙霧探測。
•柜內設備會要求很高的氣流量（通風），以保持適當?shù)倪\行溫度。
解決方案
在天花板上、地板下方，空調風機的回風格柵鋪設采樣管線，這樣就能在關鍵階段（初期階段）提供盡可能早的探測。
CEILINGMOUNTEDSAMPLING：天花板采樣
ReturnAirGrilleSampling：回風格柵采樣
FloorVoidSampling：地板下采樣
電纜溝與電纜室
電纜溝包括長度無數的通訊電纜、電力電纜和控制電纜，將控制室、配電室和高壓室/低壓室等重要運行區域完整地連接為一體。
電纜都是被集中覆蓋在一起，沿電纜進行的連續集中的電力傳輸更擴大了火災危險，電纜室這類高風險區域通常都為限制入內的地下空間，氣流量很有限。
面臨的挑戰
•主要的火災威脅是電纜內連續集中的電力傳輸。
•位于地下的電纜溝是典型的限制入內的危險空間，對環境的污染更加嚴重。
•電纜溝的構造和位置不僅會妨礙正常的進入，而且會妨礙對火災的反應和控制。
解決方案
在天花板處安裝多條管線，這能為電纜室區域提供最佳的極早期預警煙霧探測。
取樣孔位置通常按照設計規范的規定格式進行設置。
